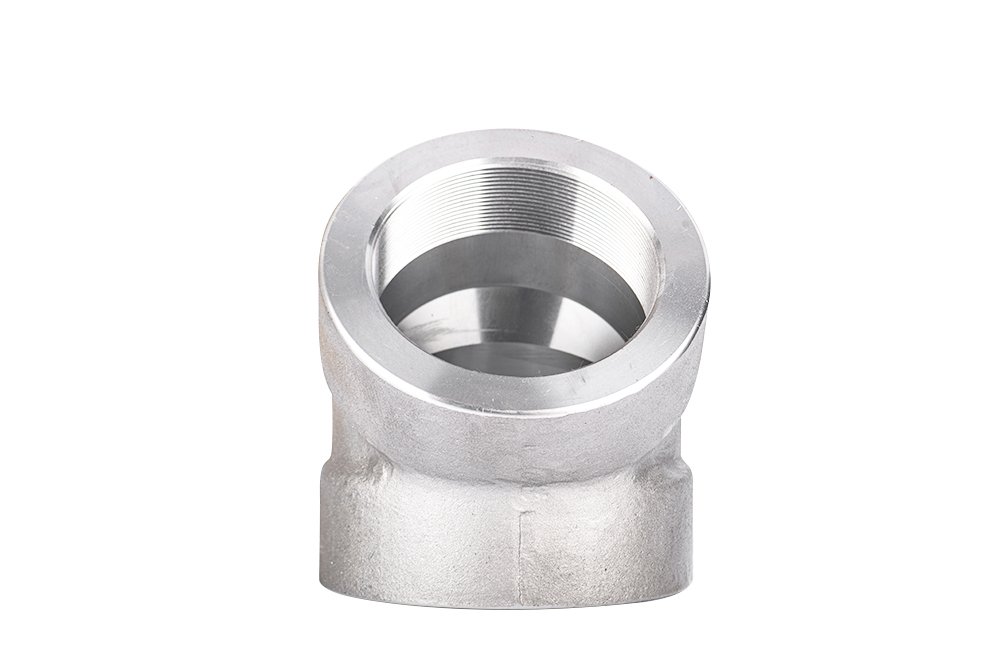

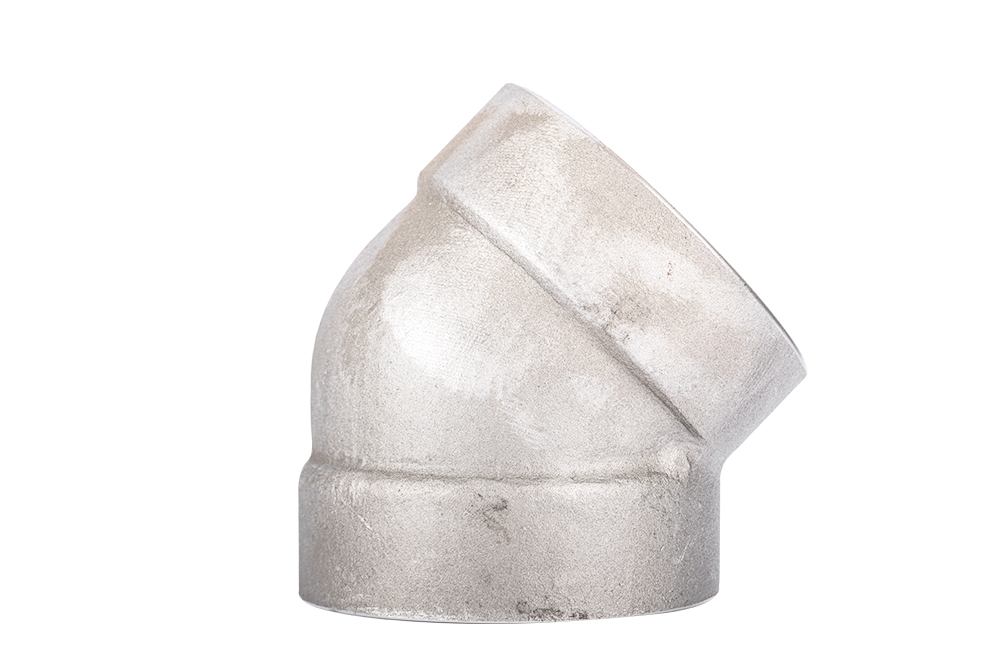

类型 ：45度螺纹弯头
尺寸：1/8"-4" (DN6-DN100)
压力等级：Class 2000 3000 6000
尺寸标准：ASME B16.11
材料： ASTM A182 F304 F304L F316 F316L
连接方式：螺纹焊接
标记：⑴用电蚀刻或喷墨印刷或压印来标记的; ⑵标记内容：生厂商 尺寸 标准 压力材料 炉号;⑶3/8"以下尺寸仅标记 生产商logo
表面：防锈油
包装：塑料袋/纸箱/木箱

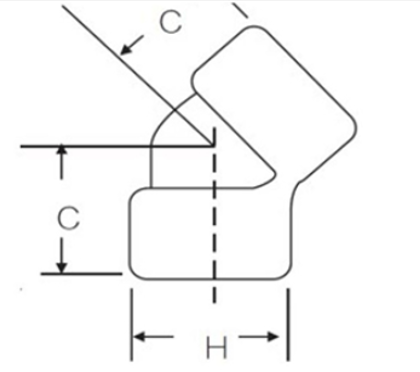

| 规格 | 规格 | 外径H | 螺旋内径 | 坯体壁厚 G | 通孔内径 D | 螺纹长度 L2 | 中心距 C | 重量 (KG) |
| DN6 | 1/8″ | 25 | 8.5 | 3.18 | 8 | 6.7 | 17 | 0.1 |
| DN8 | 1/4″ | 25 | 11.5 | 3.18 | 11 | 10.2 | 17 | 0.1 |
| DN10 | 3/8″ | 25 | 15 | 3.18 | 14 | 10.4 | 19 | 0.1 |
| DN15 | 1/2″ | 33 | 19 | 3.18 | 17 | 13.6 | 22 | 0.2 |
| DN20 | 3/4″ | 39 | 24 | 3.18 | 19.5 | 13.9 | 25 | 0.27 |
| DN25 | 1″ | 47 | 30 | 3.68 | 26 | 17.3 | 28 | 0.41 |
| DN32 | 1 1/4″ | 55.5 | 39 | 3.89 | 34.5 | 18 | 33 | 0.68 |
| DN40 | 1 1/2″ | 62.5 | 44 | 4.01 | 39.5 | 18.4 | 35 | 0.82 |
| DN50 | 2″ | 76 | 56.5 | 4.27 | 50.5 | 19.2 | 43 | 1.41 |
| DN65 | 2-1/2″ | 92 | 72.5 | 5.61 | 61 | 28.9 | 52 | 2.6 |
| DN80 | 3″ | 109 | 84.5 | 5.99 | 76.5 | 30.5 | 64 | 4.23 |
| DN100 | 4″ | 138 | 110 | 6.55 | 100 | 33 | 79 | 8.96 |
